A folyadék áramlása során a mechanikai energia egy része elvész az áramlási ellenállás miatt. Ezért a gyártáshoz szükséges áramlási sebességnek megfelelően a folyadék egyik helyről a másikra kerül, függetlenül attól, hogy a folyadékot az alacsony fajlagos energiáról a magas fajlagos energiára küldi-e, vagy csak az áramlási ellenállás leküzdésére van szükség. a folyadék mechanikai energiája. A folyadékok szállítására használt gépeket szivattyúnak nevezik. A szivattyúkat strukturális jellemzőik és működési elveik szerint főleg három kategóriába sorolják:
Ⅰ Lapátos szivattyú: Ez a fajta szivattyú úgy működik, hogy a forgó járókeréknek azt mondja, hogy működjön a folyadékon, így a folyadék mechanikai energiája megnő, például különböző centrifugális szivattyúk, örvényszivattyúk, axiális áramlású szivattyúk stb.
Itive Pozitív térfogatú (pozitív elmozdulású) szivattyú: Ez a típusú szivattyú egy dugattyúval vagy egy forgó rotorral változtatja meg a munkatér térfogatát, szorítja ki a folyadékot, és a folyadékon dolgozik a folyadék mechanikai energiájának növelése érdekében. Ilyenek például a dugattyús szivattyúk, a fogaskerekes szivattyúk, a csavaros szivattyúk stb.
Ⅲ Sugárszivattyú: A nagysebességű sugár a munkaközeg által generált folyadék befecskendezésére szolgál, majd a lendületcserén keresztül növeli a befecskendezett folyadék energiáját.
Egyszerű felépítése, könnyű gyártása, stabil áramlása, erős alkalmazkodóképessége és kényelmes működése miatt széles körben alkalmazzák a vegyiparban. A Xiaoqi a centrifugális szivattyúkra összpontosít.
A centrifugális szivattyú működési elve
Amikor a centrifugális szivattyú működik, a nagy sebességgel forgó járókerékre támaszkodva a folyadék inerciális centrifugális erő hatására energiát nyer, és javítja a nyomásenergiát. A centrifugális szivattyú működése előtt a szivattyú testét és a belépő csővezetéket folyékony közeggel kell megtölteni a kavitáció megakadályozása érdekében.
Amikor a járókerék gyorsan forog, a lapátok a közeget gyorsan forogják, és a forgó közeg centrifugális erő hatására kirepült a járókerékből. Miután a szivattyúban lévő vizet kidobták, a járókerék központi része vákuumterületet képez. Miközben folyamatosan beszívja a folyadékot, viszont folyamatosan ad bizonyos mennyiségű energiát a szívott folyadéknak a folyadék kiűzéséhez. A centrifugális szivattyú folyamatosan működik.
A centrifugális szivattyú felépítése
Sokféle centrifugális szivattyú létezik. Bár a különféle típusú szivattyúk szerkezete eltér, a fő alkatrészek alapvetően ugyanazok.
A centrifugális szivattyú fő elemei a következők: járókerék, szivattyú tengely, szivattyúház, szivattyúülés, csomagolódoboz (tengelytömítő eszköz), szivárgáscsökkentő gyűrű, csapágyülés stb.
Mp Impeller
A járókerék a centrifugális szivattyú működő része. A folyadék nagy sebességű forgatására támaszkodva végez munkát a folyadékon, hogy megvalósítsa a folyadék szállítását. A centrifugális szivattyú fontos része.
A járókerék általában három részből áll: keréklapát, penge és fedél. A járókerék fedőlapja elülső és egy hátsó fedőlapra van osztva. A járókerék nyílásának oldalán lévő fedőlapot elülső fedőlapnak, a másik oldalon lévő fedőlapot hátsó fedőlapnak nevezzük.
A centrifugális szivattyú beindításakor a szivattyú tengelye meghajtja a járókereket, hogy nagy sebességű forgási mozgást hajtson végre, és a lapátok között előre feltöltött folyadék forogására kényszerül. Inerciális centrifugális erő hatására a folyadék sugárirányban mozog a járókerék közepétől a külső kerületig.
A járókeréken keresztül áramló folyadék által nyert energia növeli a statikus nyomás energiáját és az áramlási sebességet. Amikor a folyadék elhagyja a járókereket és belép a szivattyúházba, a burkolat áramlási útja fokozatosan tágul és lassul, a kinetikus energia egy része statikus nyomás energiává alakul, és végül érintőlegesen áramlik a kisülőcsőbe.
A szerkezet szerint a járókerék a következő három típusra osztható.
(1) A zárt járókerék mindkét oldalán fedél található. A burkolatok között 4-6 penge van. A zárt járókerék nagy hatásfokkal rendelkezik, és a legszélesebb körben használják. Szilárd részecskék és rostok nélküli tiszta folyadékok továbbítására alkalmas.
⑵A nyitott járókeréknek a penge mindkét oldalán nincs fedőlap. Nagy mennyiségű szuszpendált szilárd anyagot tartalmazó folyadékok továbbítására alkalmas. A hatékonyság alacsony, és a szállított folyadék nyomása nem magas.
AlfFélig nyitott járókerék Ennek a járókeréknek csak egy hátlapja van, amely könnyen ülepedhető vagy szilárd szuszpendált anyagot tartalmazó folyadékok továbbítására alkalmas. Hatékonysága nyitott és zárt járókerekek között van.
⒉Szivattyú tengelye
A centrifugális szivattyú szivattyú tengelyének fő feladata az energia továbbítása és a járókerék megtámasztása a normál működés fenntartása érdekében. Az egyik vége egy tengelykapcsolón keresztül csatlakozik a motor tengelyéhez, a másik vége támogatja a járókereket a forgási mozgáshoz, a tengely pedig csapágyakkal, axiális tömítésekkel és egyéb alkatrészekkel van felszerelve.
A szivattyú tengelyeinek általános anyagai a szénacél és a rozsdamentes acél.
A járókereket és a tengelyt egy kulcs köti össze. Mivel ez a csatlakozási módszer csak nyomatékot képes továbbítani, és nem tudja rögzíteni a járókerék tengelyirányú helyzetét, egy tengelyhüvelyt és egy ellenanyát is használnak a járókerék tengelyirányú helyzetének rögzítésére a vízszivattyúban.
Miután a járókerék tengelyirányban helyezkedik el a rögzítő anyával és a hüvellyel, annak érdekében, hogy megakadályozzuk a záró anya visszahúzódását, meg kell akadályozni a szivattyú megfordulását, különösen a szivattyú vagy a szivattyú kezdeti telepítéséhez szétszerelés és karbantartás után. Következetes.
HaTengelyhüvely
A tengelyhüvely feladata a szivattyú tengelyének védelme, így a tömítés és a szivattyú tengely közötti súrlódás a tömítés és a tengely hüvely közötti súrlódássá változik, így a tengelyhüvely a centrifugális könnyen viselhető része szivattyú.
A hüvely felülete karburálással, nitridálással, krómozással, permetezéssel és más kezelési módszerekkel is kezelhető. A felület érdességének általában el kell érnie az Ra3,2μm-Ra0,8μm értéket. Csökkentheti a súrlódási együtthatót és növelheti az élettartamot.

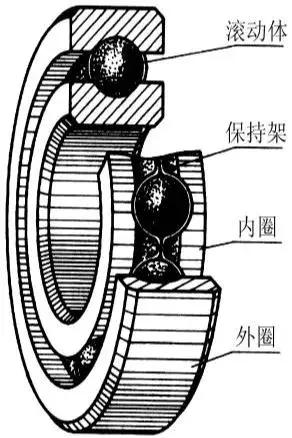

⒋ Csapágy
A csapágy szerepet játszik a rotor súlyának és teherbírásának támogatásában. A gördülőcsapágyakat leginkább centrifugális szivattyúknál használják. A külső gyűrű és a csapágyfuratok furatai alaptengelyekből, a belső gyűrű és a forgótengely alaplyukakból készülnek. Az ajánlott értékek összhangban vannak a nemzeti szabványokkal, és adott körülményeknek megfelelően választhatók ki. A csapágyakat általában zsírral és olajjal kenjük.
⒌ Csomagoló doboz
Amikor a szivattyú tengelye áthalad a szivattyú burkolatán, a tengely és a ház között hézag van. Az egyszívású centrifugális szivattyúban, ha ebben a részben nem használnak tengelytömítő berendezést, a szivattyúházban nagy mennyiségű nagynyomású víz szivárog ki. A csomagoló doboz egy általánosan használt tengelytömítő eszköz. A csomagolódoboz 5 részből áll: tengelytömítő hüvely, tömítés, vízzáró cső, vízzáró gyűrű és tömszelence.
NailSnail tok
A hullám egy spirális áramlási útra vonatkozik, amelynek keresztmetszete fokozatosan növekszik a járókerék kimenete és a következő lépcső járókerék bemenete vagy a szivattyú kimeneti csöve között. Az áramlási csatorna fokozatosan tágul, és a kimenet diffúz cső. Miután a folyadék kifolyik a járókerékből, áramlási sebessége finoman csökkenthető, így a kinetikus energia nagy része statikus nyomás energiává alakul.
Az áramlás előnye, hogy könnyen előállítható, a nagy hatásfokú terület széles, és a szivattyú hatékonysági változása a járókerék elfordítása után kicsi.
Hátránya, hogy a gömb alakja aszimmetrikus. Egyetlen feszültség alkalmazása esetén a rotor radiális irányú nyomása egyenetlen, ami könnyen meghajlítja a tengelyt. Ezért a többlépcsős szivattyúban az első és a farokszakaszban csak a furatot, a középső részben pedig a vezető kereket használják. Eszköz.
A pálca anyaga általában öntöttvas. A korróziógátló szivattyú volutája rozsdamentes acél vagy más korróziógátló anyag, például műanyag üvegacél. A többlépcsős szivattyú nagy nyomása miatt az anyag szilárdsága nagyobb, és a hullám általában öntött acélból készül.
⒎Vezérlő kerék
A vezető kerék egy rögzített tárcsa, amelynek pozitív vezető lapátja van körbetekerve a járókerék elülső szélén. Ezek a vezető lapátok diffúz áramlási csatornát képeznek, a hátoldalán pedig egy fordított vezető lapát vezeti a folyadékot a következő járókerék populációjához. . Miután a folyadékot kidobta a járókerékből, simán belép a vezető kerékbe, és tovább folyik kifelé a pozitív vezető lapát mentén. A sebesség fokozatosan csökken, és a mozgási energia nagy része statikus nyomás energiává alakul.
A járókerék és a vezető lapát közötti radiális egyoldalú rés körülbelül 1 mm. Ha a rés túl nagy, a hatékonyság csökken; ha a rés túl kicsi, akkor rezgést és zajt okoz. A hullámházhoz képest a szegmentált többlépcsős centrifugális szivattyú szivattyúháza vezetőkerekeket használva könnyen előállítható, és az energiaátalakítás hatékonysága is magasabb. A telepítés és a karbantartás azonban nehezebb, mint a váltás.
EalTömítőgyűrű
A belső szivárgás csökkentése és a szivattyúház védelme érdekében a járókerék bemenetének megfelelő házra eltávolítható tömítőgyűrűt helyeznek el. A tömítőgyűrű belső furata és a járókerék külső köre közötti sugárirányú távolság általában 0,1-0,2 mm. A tömítőgyűrű elhasználódása után nő a radiális rés, csökken a szivattyú ürítési térfogata és csökken a hatékonyság. Amikor a tömítési rés meghaladja a megadott értéket, azt időben ki kell cserélni.
A tömítőgyűrű szerkezetének három típusa van:
Lapos gyűrűtípus, egyszerű felépítésű, könnyen gyártható, de rossz a tömítő hatása;
Derékszögű tömítőgyűrű, 90 ° -os csatornán keresztül, amikor a folyadék szivárog, a tömítő hatás jobb, mint a lapos gyűrű típusa, és széles körben használják;
A labirintus tömítőgyűrű jó tömítő hatású, de a szerkezet bonyolult és a gyártás is nehéz. Általában ritkán használják centrifugális szivattyúkban.
A centrifugális szivattyú munkafolyamata
⒈A szivattyú beindítása előtt töltse fel a szivattyút szállítandó folyadékkal.
⒉A szivattyú beindítása után a szivattyú tengelye meghajtja a járókereket, hogy nagy sebességgel forogjanak együtt, hogy centrifugális erőt hozzanak létre. Ennek során a folyadék a járókerék közepétől a járókerék külső kerületéhez kerül, a nyomás növekszik, és nagyon nagy sebességgel (15-25 m / s) áramlik a szivattyúházba.
⒊A szivattyúházban az áramlási csatorna folyamatos tágulása miatt a folyadék áramlási sebessége lelassul, így a kinetikus energia nagy része nyomásenergiává alakul. Végül a folyadék nagyobb statikus nyomással áramlik a kifolyócsőbe az ürítőnyílásból.
⒋A szivattyúban lévő folyadék kidobása után vákuum képződik a járókerék közepén. A folyadék felületi nyomása (légköri nyomás) és a szivattyúban lévő nyomáskülönbség (negatív nyomás) alatt a folyadék a szívóvezetéken keresztül jut be a szivattyúba, és megtelik. A kizárt folyadék helye.
A centrifugális szivattyúk osztályozása
A centrifugális szivattyútermékeket általában szerkezeti jellemzőik szerint osztják fel, és többféle elosztási módszer létezik, köztük hat osztályozási módszer az üzemi nyomás, a működő járókerekek száma és a járókerék vízbemeneti módja szerint.
WorkingAz üzemi nyomás szerint:
Alacsony nyomású szivattyú: a vízoszlop 100 méter alatti nyomása;
Közepes nyomású szivattyú: a nyomás 100-650 méter vízoszlop között van;
Nagynyomású szivattyú: a nyomás magasabb, mint 650 méter vízoszlop.
WorkingA működő járókerekek száma szerint:
Egyfokozatú szivattyú: csak egy járókerék van a szivattyú tengelyén.
Többlépcsős szivattyú: Két vagy több járókerék van a szivattyú tengelyén. Ekkor a szivattyú teljes feje n járókerék által létrehozott fejek összege.
⒊A járókerék vízbemeneti módszere szerint:
Egyoldalas vízbevezető szivattyú: egyszívó szivattyúnak is nevezik, vagyis a járókeréken csak egy vízbevezetés van.
Kétoldalas vízbevezető szivattyú: dupla szívószivattyúnak is nevezik, vagyis a járókerék mindkét oldalán van egy vízbevezetés. Áramlási sebessége kétszerese az egyszívó szivattyúénak, és nagyjából két, egyszívású szivattyú járókeréknek tekinthető, amelyek egymáshoz vannak helyezve.
⒋A szivattyú tengelyének helyzete szerint:

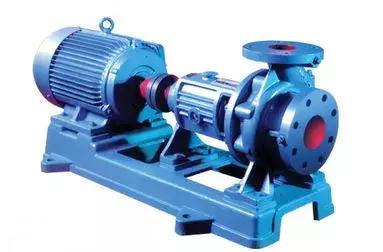

Vízszintes szivattyú: A szivattyú tengelye vízszintes helyzetben van.
Függőleges szivattyú: A szivattyú tengelye függőleges helyzetben van.
⒌A szivattyúház közös varratformája szerint:
Vízszintes osztott nyitott szivattyú: a tengelyvonalon áthaladó vízszintes síkban van egy közös varrat.
Függőleges ízületi felületi szivattyú: az ízület felülete merőleges a tengelyre.
ToA járókerék vize a nyomókamrába vezetésének módja szerint:
Spirál burkolatú szivattyú: Miután a víz kijön a járókerékből, közvetlenül belép a spirál burkolatába.
Vezető lapát szivattyú: Miután a víz kijön a járókerékből, belép a vezető lapáton kívül, majd belép a következő szakaszba, vagy beáramlik a kimeneti csőbe.
A szállítóközeg szerint a centrifugális szivattyú által szállított közeg szerint különböző típusúakra oszlik: tiszta vízszivattyú, olajszivattyú, korrózióálló szivattyú stb.
Kavitáció és légkötés
Kavitáció
A centrifugális szivattyú működési elve szerint, amikor a lapátok közötti folyadékot kidobják a nagy sebességgel forgó járókerékből, alacsony nyomású terület alakul ki a járókerék bemenete közelében. Ha a járókerék bemeneténél a nyomás megegyezik vagy alacsonyabb, mint az üzemi hőmérsékleten szállított folyadék pV telített gőznyomása, akkor a folyadék ezen a helyen elpárolog, és buborékokat képez. Amikor a buborékok a folyadékkal együtt a nagynyomású területre áramlanak, a buborékok a nyomás hatására gyorsan kondenzálódnak.
Amikor a buborékok kondenzálódnak, részleges vákuum keletkezik, és a környező folyadék nagy sebességgel a buborékok eredetileg elfoglalt terére rohan, sokkot és rezgést okozva nagy ütőerőt generál. Különösen akkor, ha a buborék kondenzációs pontja a penge felülete közelében van, sok folyékony részecske nagyon nagy frekvencián és nyomáson hat a pengére; ugyanakkor kis mennyiségű oxigén stb. is belekerülhet a buborékba a fém anyag kémiai korróziójához. A folyamatos ütés és a penge kémiai korróziójának együttes hatása alatt a felület megsérül, és vannak nyomok és repedések, amelyek korai késkárosodást okoznak. Ezt a jelenséget a centrifugális szivattyú kavitációjának nevezzük.
发送反馈
历史记录
Légkötés
A centrifugális szivattyú beindulásakor, ha a szivattyúban van levegő, a kis légsűrűség és a forgás után keletkező kis centrifugális erő miatt a járókerék középső területén kialakult alacsony nyomás nem elegendő a folyadék beszívásához, így a centrifugális szivattyú beindul, a szállítási feladat nem hajtható végre. Ezt a jelenséget légkötésnek nevezzük.
Ez azt jelenti, hogy a centrifugális szivattyúnak nincs önfelszívó képessége, ezért az indítás előtt a centrifugális szivattyút meg kell tölteni a szállított folyadékkal. Természetesen, ha a centrifugális szivattyú szívónyílását a szállított folyadék szintje alá helyezzük, a folyadék automatikusan beáramlik a szivattyúba, ami speciális eset. A centrifugális szivattyú szívóvezetéke egy alsó szeleppel van felszerelve, hogy megakadályozza az indítás előtt befecskendezett folyadék kifolyását a szivattyúból. A szűrőképernyő megakadályozhatja a folyadékban lévő szilárd anyagok belélegzését, és elzárhatja a csővezetéket, és a szivattyúház ürítővezetékébe szerelt szabályozószelep nyílik. Szivattyúzáskor, szivattyúk leállításakor és az áramlás beállításakor használják.
A kavitáció és a levegő megkötésének különböző okai közül:
A légkötés a levegő jelenléte a szivattyú testében, amely általában a szivattyú beindításakor következik be, elsősorban azért, mert a szivattyú testében lévő levegő nincs kimerülve; és a kavitáció annak köszönhető, hogy a folyadék eléri párolgási nyomását egy bizonyos hőmérsékleten, látható és szállító közeg, munka A helyzet szorosan összefügg.
A levegőmegkötési jelenség előfordulásának megakadályozására a következő módszerek állnak rendelkezésre:
StartingTöltse fel a héjat folyadékkal az indulás előtt. Jól végezzen munkát a héj tömítésében, a vízkitöltő szelep és a zuhanyfej nem szivároghat, és a tömítés jobb.
⒉A centrifugális szivattyú szívóvezetéke egy alsó szeleppel van felszerelve, hogy megakadályozza az indulás előtt feltöltött folyadék áramlását a szivattyú belsejében. A szűrőszita megakadályozza a folyadékban lévő szilárd anyagok beszívódását. A nyomóvezeték egy szabályozó szeleppel van ellátva a szivattyú beindításához és leállításához, valamint az áramlási sebesség beállításához.
Ut Helyezze a centrifugális szivattyú szívócsonkját a szállítandó folyadékfelület alá, és a folyadék automatikusan beáramlik a szivattyúba.
A kavitáció okai és megoldásai
A kavitáció fő okai:
1. A beömlővezeték ellenállása túl nagy, vagy a csővezeték túl vékony
2. A szállítóközeg hőmérséklete túl magas;
3. Az áramlási sebesség túl nagy, ami azt jelenti, hogy a kimeneti szelep túl nyitott;
4. A beépítési magasság túl magas, ami befolyásolja a szivattyú folyadék felszívódását;
5. Típusválasztási kérdések, beleértve a szivattyú kiválasztását, a szivattyú anyagának kiválasztását stb.
Megoldás:
1. Tisztítsa meg az idegen anyagot a bemeneti csővezetékben, hogy a beömlés sima legyen, vagy növelje a cső átmérőjét;
2. Csökkentse a szállítóközeg hőmérsékletét;
3. Csökkentse a beépítési magasságot;
4. Válassza ki újra a szivattyút, vagy javítsa a szivattyú egyes részeit, például kavitációval szemben ellenálló anyagokat.
